Подсветка рассады

[Аленка]

Опять про светодиодные светильники. http://www.atomsvet.ru/production/bio/single-mode/
Вопрос к тем, кто что-нибудь в этом понимает - какую реально площадь он может осветить? СтОт ли думать о приобретении? Интересно сколько стоят эти светильники, наверное совсем не дешево.

[julia]

Лен! Цена кусачая... выгодно только для больших товарных хозяйств или тем, кто выращивает рассаду на продажу. Кривые распределения света хорошие, спектр , вроде, тоже подходящий. системы легкие, то есть переделывать конструкцию (Усиливать) теплицы не потребуется. А дальше надо, чтобы тамошние спецы подсчитали , сколько надо таких устройств на 10 кв. м овощной либо цветочной теплицы...

[Юная фермерша]

А есть ли разница между применением обычной светодиодной лампы и фито-светодиодной лампы?

[julia]

Конечно, есть... Обычная светодиодная система (ошибочно ее называть лампой, даже если она имеет вид лампочки и вкручивается в светильник - это комплекс отдельных светодиодов - кристаллов, соединенных в одну электрическую сеть с помощью монолитного корпуса, который может иметь разный дизайн, в том числе и традиционных светотехнических изделий) состоит из кристаллов, испускающих монохромный белые или желтоватые (более комфортно для глаз) лучи, как правило, одной длины.
Фитосветодиодная система излучает белые, красные, синие, фиолетовые, желтые, зеленые лучи . количество кристаллов и испускаемая ими длина волны подбираются с учетом выращиваемой культуры. Если какого-либо луча (части спектра видимого света) светодиодная система не дает, развитие растений (их цветение либо плодоношение_), нарушается...

[boriz]

Конечно, есть... Обычная светодиодная система (ошибочно ее называть лампой, даже если она имеет вид лампочки и вкручивается в светильник - это комплекс отдельных светодиодов - кристаллов, соединенных в одну электрическую сеть с помощью монолитного корпуса, который может иметь разный дизайн, в том числе и традиционных светотехнических изделий) состоит из кристаллов, испускающих монохромный белые или желтоватые (более комфортно для глаз) лучи, как правило, одной длины.
Фитосветодиодная система излучает белые, красные, синие, фиолетовые, желтые, зеленые лучи . количество кристаллов и испускаемая ими длина волны подбираются с учетом выращиваемой культуры. Если какого-либо луча (части спектра видимого света) светодиодная система не дает, развитие растений (их цветение либо плодоношение_), нарушается...

julia, у Вас путаница с терминологией.
Белый свет не может быть монохромным по определению. В природе монохромного светового излучения
практически не существует. Человек с ним столкнулся лишь когда изобрёл газоразрядные светильники и лазер.
Т.е. природное и искусственное тепловое излучение (солнце, лампы накаливания), а также свечение люминофора ламп дневного света
имеет спектр в виде сплошной полосы, если на ней есть какие то неравномерности, то свет обретает цветность.
Монохромное излучение имеет спектр в виде одной линеечки привязанной строго с одной длине волны.
В последнее время развитие технологий позволило в одном "кристалле" разместить излучатели трёх длин волн:
красный, жёлтый и синий. Уровни излучения каждого подобраны так, что, излучаемые с очень малой площади, они
создают иллюзию белого цвета. Если вывести питание излучателя каждого цвета на отдельный контакт, то, меняя
напряжения питания каждого цвета, можно получать с одного "кристалла" свет всех цветов спектра.
Так что "белый" свет светодиодов на самом деле не белый, его спектр представляет из себя три отдельно стоящие линеечки.
Но людям и растениям эта разница не заметна.
Поэтому последние 3 - 4 года светодиоды псевдобелого цвета активно применяются для подсветки.
Их свет по спектральному составу условно оцениваетсяв градусах Кельвина. Кстати лампы дневного света оцениваются так же.
Т.е. свечение тела, разогретого до какой температуры тела излучатель имитирует.
Те излучатели, свет которых мы считаем "холодным", на самом деле имеют 6000 - 6400 К.
А "тёплые" 2700 - 3500 К.
Для вегетации лучше применять излучатели больше 6000 К, а те, что около 3000 К оптимальны для фазы цветения.
Т.е. для рассады оптимален свет более 6000 К, "холодный".

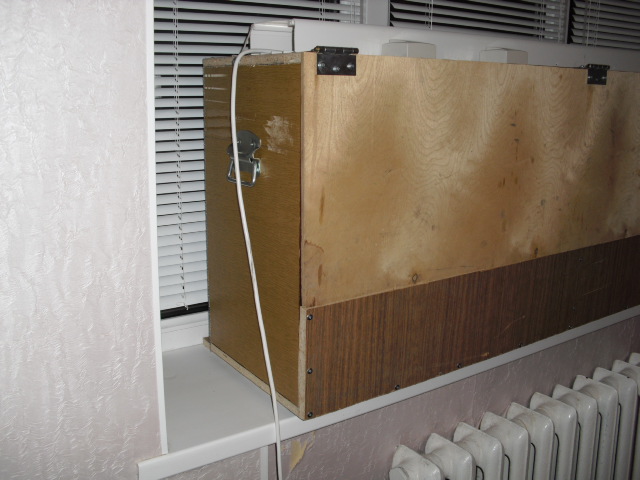

Я в этом году решил подойти к этому вопросу основательно. "Слепил из того, что было" ящик в расчёте на 5 излучателей,
внутреннюю поверхность обклеил фольгированным теплофолом, подключил всё это через таймер, который задаёт световой день.
Пока день 20 часов, ночь 4 часа. Т.е. дневной свет вообще в этом не участвует.
Каждый излучатель потребляет 10 Ватт, а света даёт как зеркальная лампа накаливания 130 Ватт. При этом тепло еле
чувствуется, если поднести руку вплотную к светильнику.
С помощью этого агрегата расчитываю обмануть природу и заставить пепино дать плоды летом.

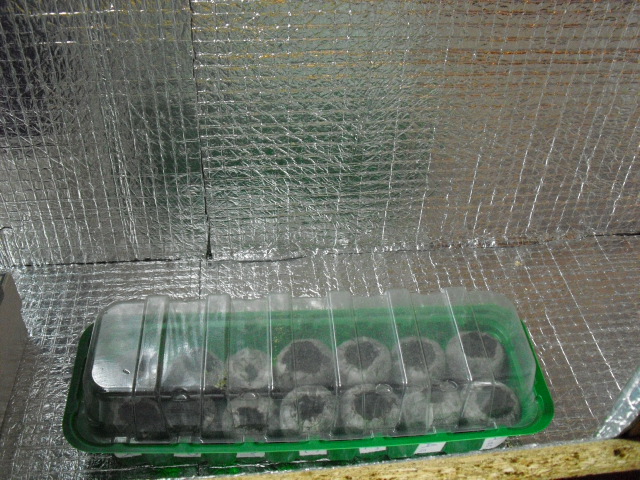

Пока рассада только начала всходить (перцы), доделал я это только вчера.

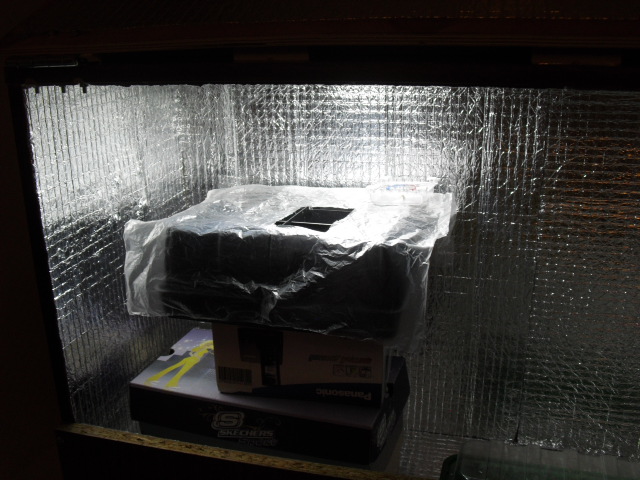

На фотке светильник включен только один, иначе ничего не видно.

[julia]

Это надо еще доказать, кто путается... Вы, сначала, посмотрите характеристику излучаемого спектра монокристаллом светодиодной системы.. .. Не путайте дисперсию и дифракцию, пожалуйста...

[Сластёна]

При чём тут дифракция непонятно. Простенько про то, как получить с помощью светодиодов свет, который человеческий глаз видит как белый можно хоть тут посмотреть. http://ru.wikipedia.org/wiki/%D0%91%D0% ... 0%BE%D0%B4
Растения для фотосинтеза используют в основном красные лучи, и меньше синие. А зелёные отражают, потому и кажутся нам зелёными. И если зелёного в досветке не будет, то растениям это "фиолетово". А вот внешний вид растений под таким светом нам будет очень непривычен. Вообще надо всегда иметь в виду, что растения воспринимают (а главное - используют) свет не так. как глаз человека с его палочками и колбочками.

[Zener]

Вот здесь в прошедшем сезоне обменивались опытом и инфой по светодиодам.http://dacha.wcb.ru/index.php?showtopic=38840

[Сластёна]

Я в прошлом ( или уже позапрошлом ? ) году , поддавшись общему интересу , купила себе такой квадратный светильник.
http://semena.msk.ru/wp-content/uploads ... 00x225.jpg
В отличие от изображения, в реальности у него синие светодиоды расположены не наискосок, а параллельно одной из сторон квадрата. Но это, естественно, мелочи. Другое "НО" - оказалось, что он реально "наводит" на телевизор. За что и подвергся резкому осуждению домашних. Уж не знаю, они все (светильники) такие или мне лично не повезло... Если дома днём нет желающих ТВ смотреть, то никто и не заметит. А у меня норовили его постоянно выключить втихаря.
В результате и не использую его

[julia]

Сластена! Спасибо за ссылку. В принципе, нечто подобное я пыталась объяснить, но так как не инженер... вышло-что вышло... Зато это заставило меня углубиться в материал. Не уверена, что смогла найти ответы на все вопросы о светодиодных светильниках (системах), но надеюсь, что мое творение поможет выбрать нужную досветку... или, хотя бы, даст пищу для ума ... Итак...


Спасибо за ссылку – как раз то, что я пыталась так сумбурно сказать… И хотя это Википедия, я читала, что светодиод - светодиодный чип - это система - в которой светодиодный кристалл вмонтирован на металлическую плату. То есть на рисунке Википедии - нарисована схема чипа. Классический вариант представляет собой электронный компонент, состоящий из кристалла, покрытого люминофором, установленного на подложку и накрытого первичной оптикой. Затем при производстве светильника (а их делают для бытовых, промышленных и специальных целей) светодиоды (их в осветительном устройстве -лампе, ленте, блоке может быть несколько) монтируют на плату. Плата (кластер) накрывается вторичной оптикой (линзой), формирующей требуемую КСС (кривая силы света), а затем устанавливается в герметичный корпус, защищающий от воздействия окружающей среды. Данная технология обеспечивает однородность светового потока, а также однородность координат цветности. Как делают такие светодиодные чипы можно посмотреть видео (увы, на английском, но в принципе все понятно)
Более современная технология CHIP-ON-BOARD позволяет закрепить несколько кристаллов на одной основе. Их массив покрывается общим слоем люминофора, а затем - общей линзой, обеспечивающей нужную КСС. После чего конструкция помещается в герметичный корпус, защищающий от воздействия окружающей среды и отводящий тепло. Такая Свдс дешевле

Теперь небольшая нарезка, которая, думаю, ответит на заданные в этой теме вопросы, а именно об эффективности светодиодных систем (устройства на основе светодиодных чипов, в дальнейшем СвдС).


Начнем с определений. СИД –светоизлучающий диод (в английском варианте LED — light emitting diode) -полупроводниковый прибор, используемый в различных световых индикаторах, табло рекламных устройствах. В нем электрическая энергия с высокой эффективностью трансформируется в световую. Поэтому по сравнению с традиционными лампами, светодиодные имеют такие преимущества как энергосбережение, надежность, долговечность (срок службы может достигать десятков тысяч часов).

Один из показателей эффективности СвдС –стоимость 1 люмена. Хорошие светодиоды дают сегодня 0,1 $ за люмен.(два порядка выше величины для обычных ламп накаливания). К важным характеристикам СвдС относят: качество испускаемого светового потока, способ отвода тепла (он должен быть надежным, иначе чип деградирует и ухудшит свечение, ведь на светодиоды может подаваться ток с плотностью от 20А/кв.см до 70-100А/кв. см ) и строение корпуса. Конструкция последнего разрабатывается в соответствии к требованиям для каждого типа светодиодов, учитывая электрические и оптические параметры готового продукта. От того насколько точно светодиодные чипы помещены в корпус, напрямую зависит яркость свечения всего устройства. Любое отклонение от установленного положения препятствует отражению света, снижает его яркость.

Менее важны, но тоже играют роль при выборе СвдС, компактность и эффективность внутреннего трансформатора, степень создания более естественного белого излучения с хорошим индексом светопередачи.
Замечу, что сегодня уже выпускают СвдС, эффективность которых составляет 120 и 150 лм/Ватт, с индексом цветопередачи более 85, и цветовой температурой 2700 -3000 К. (то есть ими можно заменить лампу накаливания на 70Вт ). Для жилых помещений обратите внимание на индекс цветопередачи (CRI). Он измеряется по шкале от 0 до 100, где 100 – наилучший показатель. Чтобы читать, работать без дополнительной нагрузки на глаза, необходимо, чтобы этот индекс был не меньше 80

Нельзя забывать, что рынок переполнен изделиями, которые их производитель назвал сверхэкономичными и долговечными светодиодными лампочками, или LED. Однако эксперты отрасли в один голос утверждают, что нельзя верить на слово всему, что написано на упаковке. Ввиду довольно сложной технологии изготовления светодиодов, качество разных LED светильников может сильно отличаться. Лампы примерно одной и той же мощности 5-6 Вт могут давать разную интенсивность светового потока (люмен/Вт) от 65 (Россия) до 90 (Китай). По степени надежности лидируют западноевропейские марки, затем китайские (заводские лицензионные), и потом, увы, наши… Правда, левые китайские , вообще, соят отдельно от нормальных СвдС. .

Лампочка Ильича излучает желтый свет, приятный для глаза, но безбожно пускает всё электричество в нагрев. Все ртутные лампы имеют полосатый спектр, который воспринимается глазом, как одновременное включение 3 пикселов (RGB) на экране (синие линии – ~420 нм, зелёные - ~550 нм, оранжевые и красные – всё, что выше 600 нм), преобразуя их в белый.. У светодиодных ламп спектр состоит из синего компонента собственно диода (кристалла), и желтого - от люминофора флуоресцентного красителя (его, как видели в ролике, наносят на сами светодиоды и заливают сверху защитным слоем полимера). Соотношение между синим цветом диода и полосой эмиссии (испускания) люминофора определяет цветовую температуру светодиодного чипа.

В зависимости от используемого люминофора либо цвета светодиодов (монокристалл без окраски испускает красный, зеленый и зеленый луч) выпускают СвдС 7-ми типов свечения: теплый белый, холодный белый, синий, красный, зеленый, желтый и многоцветный (RGB). Для того, чтобы лента светилась любым другим цветом, необходимо установить RGB светодиодную ленту и настроить ее на нужный оттенок. Цвет платы (белый, черный, медный, оранжевый) тоже вносит свою лепту. Спрятать светодиоды на ленте можно с помощью мягкого матового пластика.

Для влажных мест (для ванной комнаты, подвала) подходит лента с IP (степенью влагозащиты) не ниже 65 ( у нее светодиоды запаяны в силикон). Устанавливать такие ленты в сауне не стоит - от высоких температур светодиоды быстро стареют и тускнеют. Над разделочным кухонным столом оптимально устанавливать ленту 505060 светодиодов на метр. Желательно, чтобы и в этом случае СвдС была защищена от влаги (лампу можно будет мыть и протирать от пыли и жира). Мощность светодиодной ленты зависит от ее размера и плотности установки светодиодов ( SMD 3528 имеет мощности: 4.8 Вт при 60 светодиодах на метр, 9.6 /на 120, 16.8 / 240 светодиодов, а SMD 5050: 7.2, 14,4 и 28,8 Вт при числе светодиодов на 1 м - 30, 60 и 120, соответственно).

Расчет потребляемой мощности Свд-ленты, который необходим для выбора блока питания, производится по формуле «длина ленты, м * мощность одного метра ленты, Вт * . К полученному значению добавляют (для надежности) еще 10-20 % Крепят ленту так: поверхность, тщательно обезжиривают, монтируют двусторонний строительный скотч,и к нему приклеивают ленту, сняв с ее обратной стороны защитную бумажную полосу. Чтобы получить отрезок нужной длины, ленту можно разрезать через каждые 3 светодиода – в этих местах есть места для пайки проводов. Если резать в других местах, последние светодиоды работать не будут.

Как сообщил руководитель отдела осветительной техники Philips в странах Балтии Алексей Маслов, обычно указывают так называемый гарантированный, или "сервисный" срок службы L70, то есть, срок, к которому лампочка будет давать 70% от изначальной интенсивности света. При условии горения 1000 часов в год хорошая светодиодная лампочка подойдет к своему рубежу L70 через 15-25 лет в зависимости от модели. Однако на работоспособность и качество LED-лампочки влияет не только качество чипа. Например, плохая оптика или ее отсутствие приведут к тому, что светодиод будет слепить глаза" . Дешевые и низкокачественные LED лампочки перегорают раньше декларированного на упаковке срока. Кроме того, они до того, как «умрут» будут искажать цвет предметов в помещении. А еще СвдС низкого качества мерцают. Хотя чаще всего мы не замечаем, как "дергается" свет , но чувствуем, как ухудшается зрение, болит голова.
В СвдС также входят конденсаторы (чем они мощнее, тем дольше светит источник после отключения тока, например конденсатор10 мкФ, 450 В обеспечивает 1,5 минуты горения), катушки, преобразующая электроника (диодный мост, драйвер с твердотельными конденсаторами, импульсный блок питания, предохранитель, коммутатор нагрузки) Установлено, что от устройства драйвера (он определяет коэффициент пульсаций) зависит фоновое электромагнитное излучение и умственная активность человека.

Еще один аспект СвдС (впрочем, не только их) – проблема их утилизации в мегаполисах. Ведь они содержат арсенид галлия (отнесен к канцерогенам), и профессиональная болезнь у лиц, работающих с этим соединением - рак легких. Пока не ясен механизм сбора отработанных СвдС, места для площадок и стоимость их переработки.

В зависисмости от сферы применения, размера, способа рассеивания тепла и яркости свечения производят следующие типы светодиодов: Lamp-LED (стандартый светодиод), TOP-LED (светодиод с верхним свечением), Side-LED (светодиод с боковым свечением), SMD-LED (сверхъяркий светодиод), High-Power-LED (светодиод высокой мощности), Flip Chip-LED Об отличиях этих СвдС можно найти инфу в Сети
Собирала информацию не для того, чтобы выглядеть умной, а чтобы самой понять, что я вижу на выставках, что продают в магазинах. Поэтому буду признательна за конструктивные комментарии, а не огульное жжужание

[lapa50]

.... оказалось, что он реально "наводит" на телевизор.....

Реально могут помочь ферритовые кольца или Ш-образные сердечникм на сетевом проводе. Поближе к источнику помех. Примерно так
ссылка не работает

[Сластёна]

Что бы я в этом понимала. Что это, и где берут, и на куда надевать

[Юная фермерша]

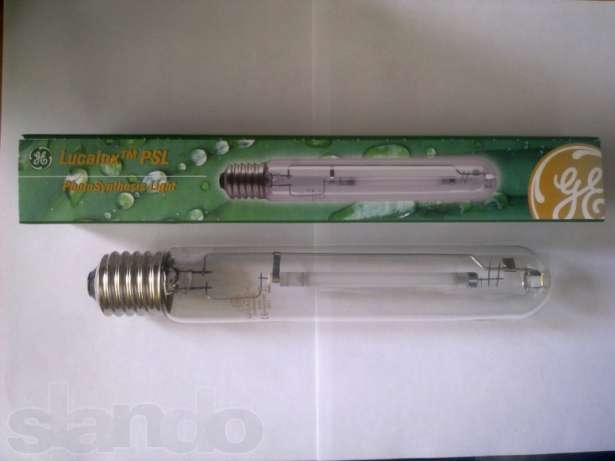

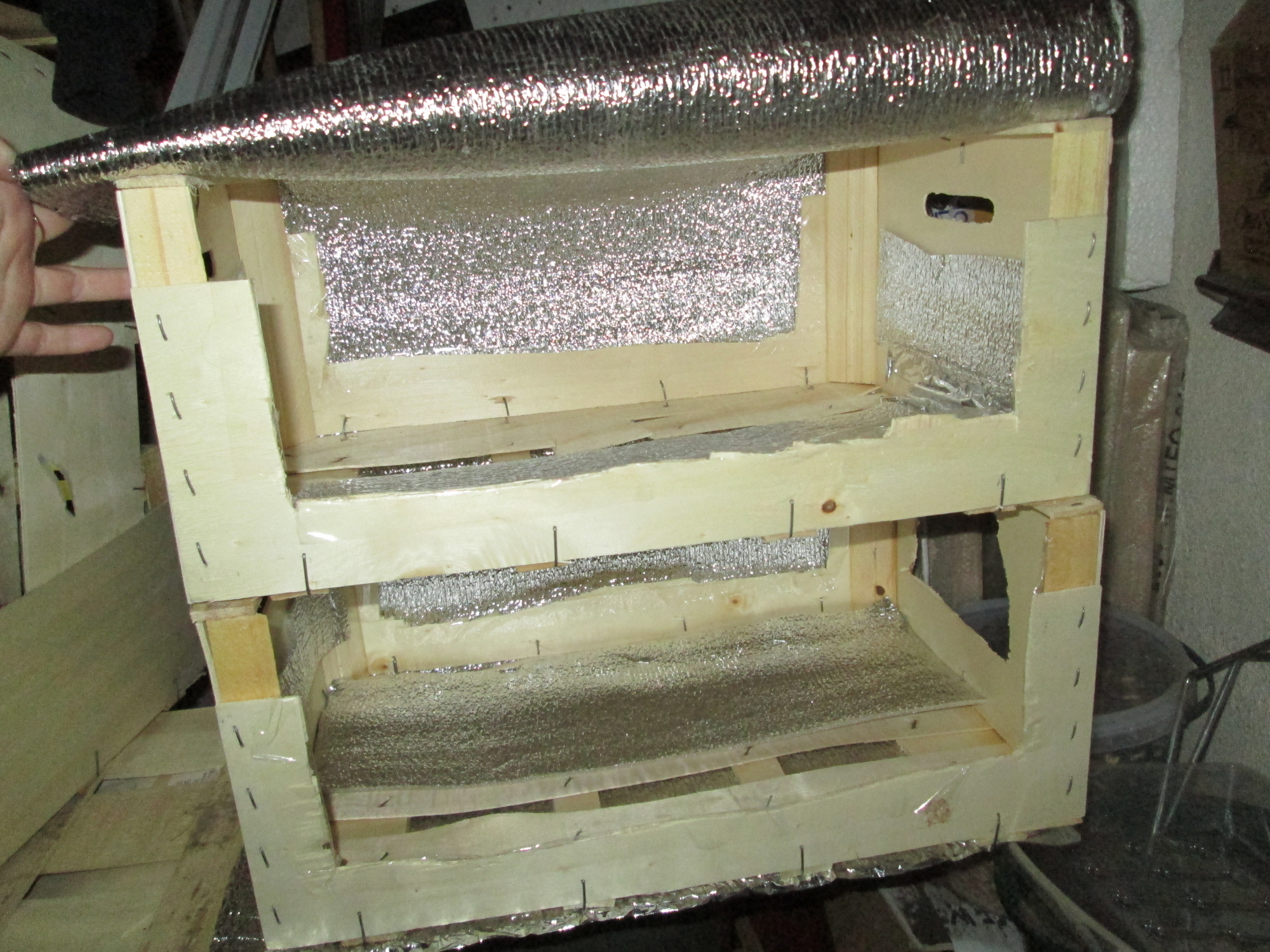

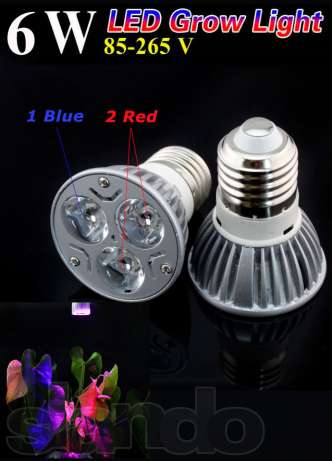

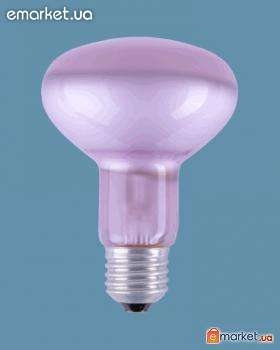

Сделала маленький стеллажик для рассады с деревянных ящиков для фруктов, снизу на фото показано. Стеллажик еще не закончен, потом внутри все поверхности будут покрыты фольгой. Хочу купить две светодиодные лампы, но денег не густо. Вот присмотрела такой экономичный вариант. Интересно только, достаточно ли будет такой одной лампы на полку. ПОделитесь советом, пожалуйста.

[Aleksan9ra]

Алис! Плохо себе представляю, как это можно сделать в твоем варианте, но может быть можно прокрутить какой-нибудь другой вариант - попроще и поудобней. Может быть удобнее посеять чуть позже и сразу на подоконник?

[Звезда севера]

... Хочу купить две светодиодные лампы...

Алиса, можно купить ОДНУ длинную люминесцентную лампу по длине подоконника на 30W, ввернуть над окном два крючка и подвесить лампу над подоконником шнуром в форме буквы П. Высоту подвеса регулировать или просто завязывая узелки на шнуре, или поставить стопорок такой, как на куртках затягивают разные шнурки, взять стопорок посильнее, потуже.
